Modele
|
ISOlar-SMX-II-3,6 kW
|
ISOlar-SMX-II-5.6KP
|
|
Tryb AC
|
|
Znamionowe napięcie wejściowe
|
220/230Vac
|
|
Zakres napięcia wejściowego
|
(170Vac~280Vac) ±2%£»(90Vac-280Vac)±2%
|
|
Częstotliwość
|
50 Hz/ 60 Hz (automatyczne wykrywanie)
|
|
Zakres częstotliwości
|
47±0,3 Hz ~ 55 ± 0,3 Hz (50 Hz)/57 ± 0,3 Hz ~ 65 ± 0,3 Hz (60 Hz);
|
|
Zabezpieczenie przed przeciążeniem/zwarciem
|
Wyłącznik obwodu
|
|
Efektywność
|
>95%
|
|
Czas konwersji (bypass i falownik)
|
10 ms (typowo)
|
|
Zabezpieczenie przed odwróceniem prądu przemiennego
|
Dostępny
|
|
Maksymalny prąd przeciążenia obejścia
|
30A
|
40A
|
|
Tryb falownika
|
|
Przebieg napięcia wyjściowego
|
Czysta fala sinusoidalna
|
|
Znamionowa moc wyjściowa (VA)
|
3600
|
5600
|
|
Znamionowa moc wyjściowa (W)
|
3600
|
5600
|
|
Współczynnik mocy
|
1
|
1
|
|
Znamionowe napięcie wyjściowe (Vac)
|
230Vac
|
230Vac £¨200/208/220/240Vac z możliwością ustawienia £©
|
|
Błąd napięcia wyjściowego
|
±5%
|
|
|
Zakres częstotliwości wyjściowej (Hz)
|
50 Hz ± 0,3 Hz/60 Hz ± 0,3 Hz
|
50 Hz ± 0,3 Hz/60 Hz ± 0,3 Hz
|
|
Efektywność
|
>92%
|
>90%
|
|
Moc szczytowa
|
6000VA
|
10000VA
|
|
Obciążona wydajność silnika
|
2KM
|
4KM
|
|
Zabezpieczenie przed zwarciem wyjścia
|
Wyłącznik obwodu
|
Wyłącznik obwodu
|
|
Specyfikacje wyłącznika obejściowego
|
30A
|
40A
|
|
Znamionowe napięcie wejściowe akumulatora
|
24 V (minimalne napięcie początkowe 22 V)
|
48 V (minimalne napięcie początkowe 44 V)
|
|
Zakres napięcia akumulatora
|
20,0 Vdc~33 Vdc ± 0,6 Vdc (alarm zbyt niskiego napięcia/alarm przepięcia napięcia wyłączającego/powrót po przepięciu... ustawiane na ekranie LCD)
|
|
Tryb oszczędzania energii
|
Obciążenie ≤50W
|
|
Ładowanie prądem przemiennym
|
|
Typ Baterii
|
Bateria kwasowo-ołowiowa lub litowa
|
|
Maksymalny prąd ładowania
|
80A
|
60A
|
|
Zakres napięcia ładowania
|
20,0 V prądu stałego ~ 33 V prądu stałego
|
40 ~ 60 V prądu stałego
|
|
Zabezpieczenie przed zwarciem
|
Wyłącznik automatyczny i przepalony bezpiecznik
|
Przerywacz i przepalony bezpiecznik
|
|
Specyfikacje wyłącznika automatycznego
|
30A
|
40A
|
|
Ochrona przed przeładowaniem
|
Alarm i wyłącz ładowanie po 1 minucie
|
|

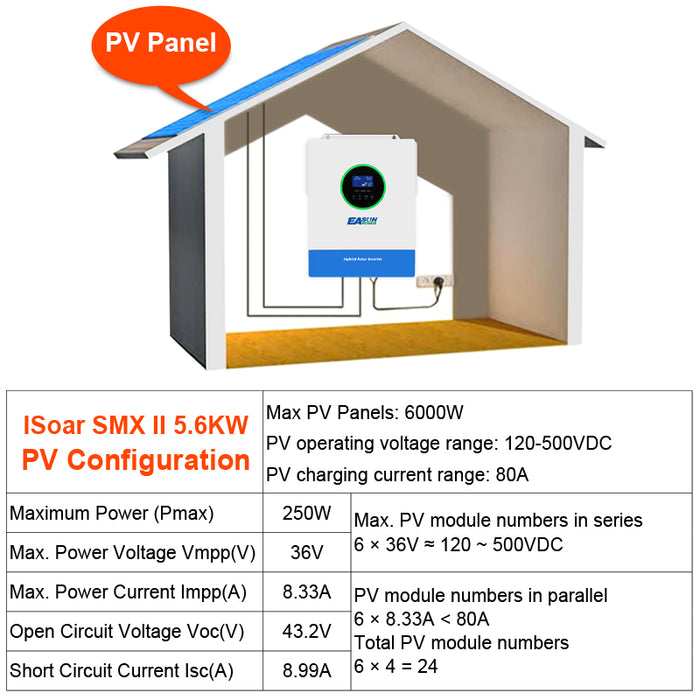

Ładowanie fotowoltaiczne
|
|
Maksymalne napięcie obwodu otwartego fotowoltaiki
|
500 V prądu stałego
|
500 V prądu stałego
|
|
Zakres napięcia roboczego fotowoltaiki
|
120-500 V prądu stałego
|
120-500 V prądu stałego
|
|
Zakres napięcia MPPT
|
120-450 V prądu stałego
|
120-450 V prądu stałego
|
|
Zakres napięcia akumulatora
|
20-33 V prądu stałego
|
40-60 V prądu stałego
|
|
Maksymalna moc wejściowa
|
4000 W
|
6000 W
|
|
Zakres prądu ładowania PV (można ustawić)
|
0-80A
|
0-80A
|
|
Zabezpieczenie przed zwarciem ładowania
|
Wypalony bezpiecznik
|
Wypalony bezpiecznik
|
|
Ochrona przewodów
|
Zabezpieczenie przed odwrotną polaryzacją
|
Zabezpieczenie przed odwrotnym okablowaniem
|
|
Certyfikowane specyfikacje
|
|
Orzecznictwo
|
CE(IEC 62109-1)
|
|
Poziom certyfikacji EMC
|
EN61000, C2
|
|
Zakres temperatury pracy
|
-15°C do 55°C
|
|
Zakres temperatur przechowywania
|
-25°C ~ 60°C
|
|
Zakres wilgotności
|
5% do 95% (konformalna ochrona powłoki)
|
|
Hałas
|
≤60dB
|
|
Rozpraszanie ciepła
|
Wymuszone chłodzenie powietrzem, zmienna prędkość wentylatora
|
|

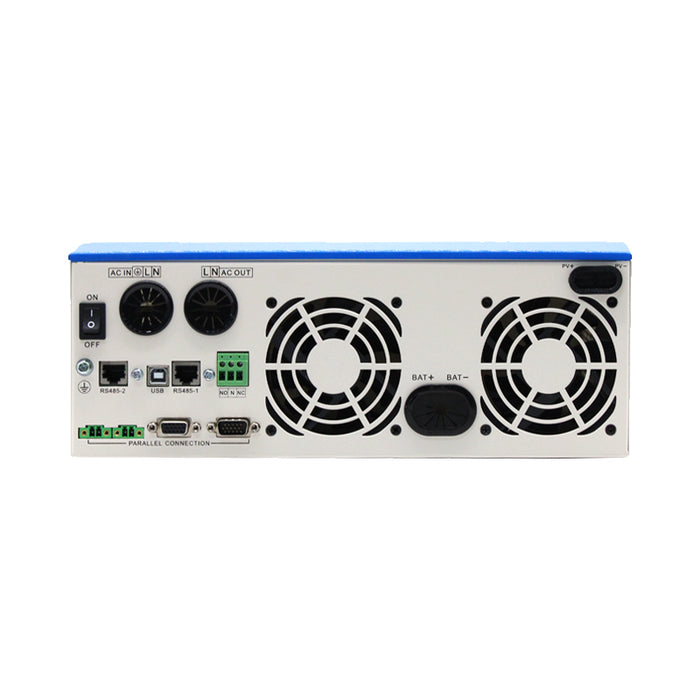

Interfejs komunikacyjny
|
Sterowanie USB/CAN/RS485 (WiFi/GPRS)/suchym węzłem
|
|
Rozmiar (dł.*szer.*gł.)
|
378 mm * 280 mm * 103 mm
|
426 mm * 322 mm * 126 mm
|
|
waga (kg)
|
6.9
|
10.9
|
